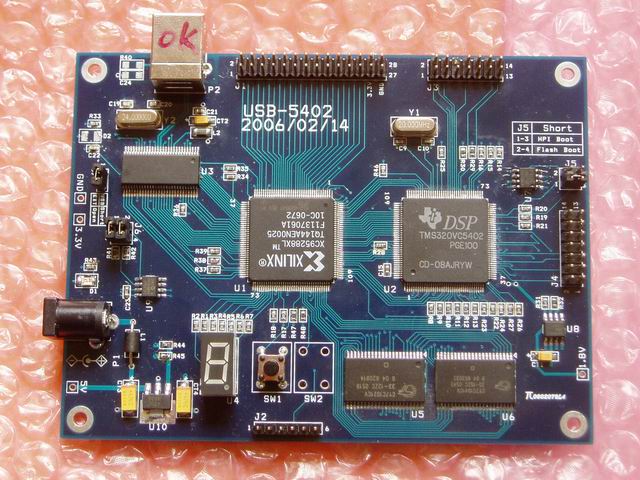

·         DSP處理器TMS320VC5402，可以穩定運行在100MIPS ；

·         CY7C68013-56PVC，兼容USB2.0和USB1.1協議，內含8051核；

·         EEPROM： 24LC64，可供USB固件下載；

·         CPLD： XC95288XL；

·         外擴64k×16 bit 的程序RAM；

·         外擴128k×16 bit 的數據RAM；

·         EEPROM：AT25256，可燒寫調試好的用戶程序；

·         支持USB電源輸入和外部電源輸入選擇；

·         專用3.3V、1.8V穩壓芯片，電源輸出更穩定；

·         數碼管1個，可以作為用戶界面；

·         按鍵2個，均引到CPLD，可以做復位或控制用；

·         通過跳線可以選擇HPI Boot 或 Flash Boot；

·         提供+5V、3.3V、1.8V、GND等主要測試點，方便用戶調試；

·         提供四個固定孔，方便用戶安裝固定；

·         物理尺寸：122 * 92 mm；

·         四層板設計，工作更穩定。

【擴展接口】

·         USB電源輸入接口；

·         DC+5V外部電源輸入接口（可通過跳線設置）；

·         IEEE 1149.1標準JTAG DSP調試接口；

·         標準XILINX JTAG下載接口，可以下載CPLD程序，學習CPLD各項功能；

·         引出CPLD 24個GPIO和電源，供用戶擴展使用；

·         引出DSP 2個McBSP多通道同步串口；

·         引出DSP中斷、HPI接口、總線到CPLD，用戶可以通過修改CPLD代碼靈活使用；



關于DSP引入CPLD的引腳說明：

1、DSP的16根數據總線、8位HPI總線，以及高端低端足夠得的地址總線都引入了CPLD。
DSP與CPLD之間還有：CLK、DS、IS、RS、MSTRB、IOSTRB 等各種控制引腳以及dsp的2個中斷引腳。

2、數碼管的8根線，引自CPLD口線，而不是用某專用的數碼管驅動芯片。這是為了供學習者練習直觀得學習CPLD引出輸出試驗。

3、IO口引自CPLD，引出了24根，同時引出了3.3V、GND方便用戶使用。
   如果用戶需要擴展其他AD板卡之類的應用，可以自己制作您的特色子板插在該插座上。

【代碼及實驗項目】

1．  通過HPI接口，將PC端的用戶程序下載到EEPROM中

        （1） 68013的bulk固件程序；

        （2） CPLD的程序；

        （3） DSP端運行的程序；

        （4） PC端運行的Demo程序；

2．  PC機和DSP通過USB高速通信試驗

        （1） 68013的固件程序；

        （2） CPLD的程序；

        （3） DSP端運行的程序；

        （4） PC端運行的Demo程序，包含字節傳輸、圖像傳輸、大批數據傳輸測速代碼；

3．DSP燒寫串行ROM試驗，可以用于固化用戶程序

1．  完整的原理圖（PDF格式，保證與PCB完全吻合），快速掌握多項實用技術的具體應用；

2．  所有實驗提供C語言源代碼，均有詳細注釋?zhuān)?/DIV>
