DSP6713+FPGA+USB2.0
增強板
TMS320C6713PYP200 是一款具有高速浮點運算能力的TI 6000系列的芯片，6713是非常有特色、極具代表性的、TI
DSP6000系列僅有的一款非BGA封裝的芯片，避免了BGA焊接的麻煩，對于許多中小企業，非常有吸引力。

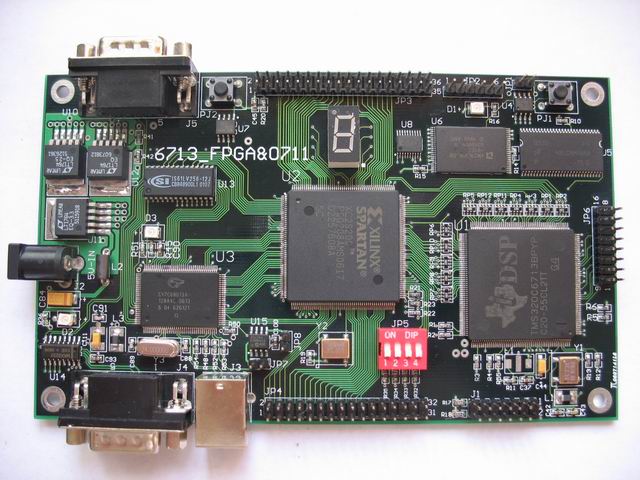

DSP6713+FPGA+USB2.0 主板基于TI 公司的TMS320C6713PYP200
DSP芯片，高運算速度達到1350MIPS，同時使用XILINX公司的20萬門FPGA
XC2S200PQ208，以及CYPRESS 公司的CY7C68013 USB2.0 協議芯片，為DSP 系統搭建起高速數據通路。
USB2.0的傳輸速度大大提高，實測速度達到約100Mb/S。
DSP6713+FPGA+USB2.0 主板 套件包括：
（1）DSP6713+FPGA+USB2.0
主板。我們以下簡稱6713-FPGA主板。
（2）與6713-FPGA主板配合的AD板（AD型號：AD9240
選配，需要單獨購買）。簡稱AD板。
該AD板可以與上述：DSP6713+FPGA+USB2.0 主板
插在一起，組成一個DSP6713+FPGA+USB2.0+AD的經典數據采集傳輸系統。
注：
我們還有另外一款：DSP6713+FPGA+USB2.0+某多通道同步AD的 單板數據采集傳輸系統。
該板與前邊的：AD9240與主板
2板拼接方式不同，是一塊完整板子，AD功能也在板子上。但是該板很貴，沒有特殊的同步需要的話，不建議購買此板。
6713-FPGA主板與AD板之間以一個32針的插座相連，構成一個完整的采集系統。
當然，如果我們的AD板不適合您的需求，那么您可以只購買我們的 6713-FPGA主板，然后你自己去配自己的AD板。我們的6713主板引出了1個32針的插座，足夠你接自己的AD板了。
另外1個插座引出了28個GPIO,還有1個插座引出了2通道m(xù)cBSP,方便用戶擴展使用。
我們已經在DSP6713的平臺上接了多個顧客的OEM批量訂單，也歡迎您提出您的特色要求。
1． 使用TMS320C6713，高運算速度達到1350MIPS；
2． 板載20萬門FPGA ，SPARTAN XC2S200；
3． 提供FPGA配置芯片XCF02；
4． 2M
Bytes 大容量FLASH，AM29LV160；
5． 4M*16 bit SDRAM，MT48LC4M16A2，100M工作時鐘，高工作頻率143MHz；
6． CY7C68013-128，兼容USB2.0和USB1.1協議，內含8051核；
7． 提供24C64 EEPROM，可供固件下載；
8． 256k×16 bit SRAM，IS61LV256或cy7c1399；
9． 外部電源輸入，專用穩壓芯片，提供+3.3V、+2.5、 +1.2V可靠電源；
10． 引出DSP常用管腳；
11． FPGA提供16位AD接口；
12． FPGA提供28個通用IO；
13． 引出符合IEEE 1149.1標準JTAG接口，可以對DSP進行調試；
14． 引出標準FPGA JTAG下載接口；
15． 專門的復位芯片控制，復位穩定可靠。并提供復位按鍵，方便調試；
16． 68013采用128腳，提供雙串口，支持單步調試；
17． 板子四周留出螺絲固定孔，便于加固。
18． 開發板的尺寸150 * 90 mm。
19． 開發板的高時鐘頻率為200M。
20． 6層板制作工藝，穩定可靠！
1.3
擴展接口
· DC+5V外部電源輸入接口；
· USB接口；
· IEEE
1149.1標準JTAG DSP調試接口；
· 標準XILINX
JTAG下載接口，可以下載FPGA程序，學習FPGA各項功能；
· 引出1個32針插座16位AD信號，供用戶擴展AD板用；
- 引出1個32針插座，引出3.3V電源機FPGA的28個通用IO；
· 引出2個串口9針插座；
· 引出2×8插座JP6，提引出2通道m(xù)cBSP。
關于DSP引入FPGA的引腳說明：
1、DSP通過EMIF口和FPGA通訊，DSP的EMIF口通過16根數據總線和4根地址總線和FPGA相連，并且DSP的CE2、CE3
也引入了FPGA，其他的2個CE分配給了SDRAM和FLASH。
DSP與FPGA之間還有：CLKOUT2、ARE、AOE、AWE
以及4個中斷引腳。
2、數碼管的8根線，引自FPGA口線，而不是用某專用的數碼管驅動芯片,這是為了供學習者練習直觀地學習FPGA輸出試驗。
3、IO口引自FPGA，引出了28根，同時引出了3.3V、5V、GND方便用戶使用。
4、AD擴展引腳，引自FPGA，引出了16根數據總線，并額外提供4根AD控制引腳。并且引出了DSP的I2C接口的2根線：SDA0、SCL0，
方便用戶在某些情況下接I2C接口的其他器件，同時引出了3.3V、5V、GND方便用戶使用。
1． 代碼說明
（1） 68013的固件程序；
（2） FPGA的程序；
（3） DSP端運行的程序；
（4） PC端運行的Demo程序；
（5） 燒寫FLASH程序。
2． 試驗項目（包含選配的AD板）
（1） 通過USB口高速傳輸圖片數據1的試驗；
（2） 通過USB口高速傳輸圖片數據2的試驗；
（3） 通過USB口進行的測速試驗；
（4） 采集AD板本身產生的方波試驗；
（5） 采集AD板本身產生的三角波試驗；
（6） 采集外部波形的試驗；
（7） 燒寫FLASH試驗；
1． 完整的原理圖（PDF格式，保證與PCB完全吻合），快速掌握多項實用技術的應用；
2． 所有實驗提供C語言源代碼，均有詳細注釋?zhuān)?BR>
3． 在線燒寫FLASH
ROM的方法與工具，用以固化用戶自己的程序；
4． 芯片手冊：開發板上全部芯片的芯片資料；
5． 贈送原版TI
DSP開發環境CCS2.2 for
6000，僅供學習用；
6． 贈送Xilinx開發環境ISE6.3，供學習用；
7． 贈送Cypress全系列USB芯片開發包；
8． 提供仿真器驅動及其他DSP書籍光盤相關學習資料；
9． 贈送Acroread、Bushound、Keil
C、ModelSim、Sscom等調試工具；
10． 贈送Xilinx下載線原理圖（僅供參考）；
11． 贈送液晶字模軟件；
12． 用戶手冊：非常詳細，包含入門指導、電路分析、代碼說明等；
1.6
相關配件
1. DSP6713+FPGA+USB2.0 主板 1塊；
2. AD采集板1塊（選配，如果購買）；
3. 高級直流穩壓電源1個，功率較大（5V/2A，外負內正）；
4. USB高級屏蔽線： 用于連接6713-FPGA主板和PC的USB口；
5. Xilinx全系列下載線: 紅色邊為1腳，對應板子上Xilinx插座的方形焊盤（1腳）,見原理圖。注意普通Xilinx下載線不能使用。
6. 光盤1：源代碼、原理圖等，以及其他開發工具；
7. 光盤2：CCS2.X
FOR 5000，CCS 2.2 6000及其升級包；
8.
光盤3、4：ISE6.3 CD1,CD2；
關于技術支持及保修條款：
技術支持
提供六個月免費技術支持服務，購買開發板的用戶，憑有效ID注冊為會員，即可享用我們提供的技術支持服務（源碼更新、資料下載、解難答疑），同時，您也可以通過論壇、QQ、QQ群、MSN、Email、電話等方式獲得幫助。
我們技術支持的范圍包括：
1、幫助您正確地編譯與運行我們提供的源代碼；
2、幫助您正確地使用開發套件和解決板卡本身硬件故障；
3、對于本站代理產品，由該產品原生產單位依據其公司相關條款進行技術支持；
4、對于某一個單位夠買的板卡，我們?cè)瓌t上只負責對該單位某一個對口技術人員進行相應的技術支持。
以下內容不承諾在技術支持范圍之列：
1、開發工具、操作系統的安裝與使用；
2、用戶進行二次開發產生的問題。
保修條款
1、本站自有產品均為1個月保換，1年保修。
2、本站代理銷售的其他公司產品依據原供貨公司關于此產品的保修條款的相關說明進行。
3、易損易耗品和CPU核心元件不在保修范圍之內（如液晶屏、CPU等），保修期外與人為損壞我們不進行保修，但可以收取成本費進行維修。保修范圍內郵費由我司承擔，保修范圍外及海外用戶郵費由用戶承擔。
|
